حلقه های شیار
شریک زندگی شما از توسعه گرفته تا تولید سری
کیفیت ساخته شده در آلمان
- دقت CNC تا ± 0.005 میلی متر
- فناوری اندازه گیری یکپارچه در فرآیند
- تغذیه و کنترل خودکار
- زبری سطح تا ra 0.3 میکرومتر
تولید خودکار
حداکثر راندمان به لطف فرآیندهای CNC کاملاً خودکار.

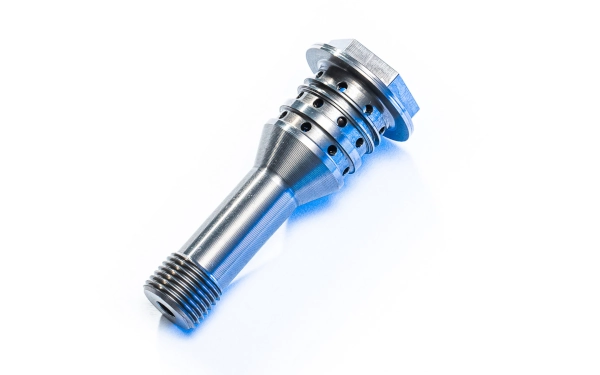

قطعات دقیق
قطعات سری برای سیستم های درایو و تحرک الکترونیکی.
ارائه دهنده سیستم
راه حل های کامل به لطف تخصص گروهی.
کیفیت iatf
فرآیندهای معتبر استانداردهای خودرو را تضمین می کنند.

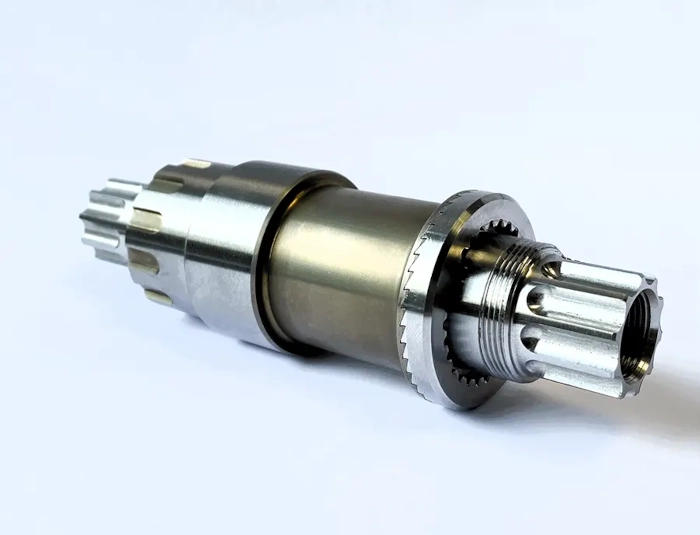

سنگ زنی سنگ زنی کنترل شده CNC برای حداکثر دقت و تمرکز بعدی
ما به‌عنوان متخصصان فرآیندهای سنگزنی دقیق، سنگزنی شیرجه را به‌عنوان شکلی از سنگزنی استوانهای خارجی بدون مرکز انجام میدهیم . این روش شامل سنگزنی هدفمند قطعات متقارن دوران‌شونده در بخش‌های مشخص است - برای مثال، روی شانهها، پلهها یا انتقالی‌ها. در سنگزنی غوطهوری بدون مرکز ، قطعه کار روی یک ریل نگهدارنده قرار می‌گیرد. عملیات ماشینکاری از طریق تغذیه شعاعی چرخ سنگزنی انجام میشود، در حالی که قطعه کار در یک موقعیت محوری مشخص ثابت می‌ماند.
ماشین‌های سنگزنی کنترل عددی (CNC) ما که دارای تنظیم خودکار چرخ سنگزنی و سیستم اندازهگیری یکپارچه در حین فرآیند هستند، امکان ماشینکاری قابل تکرار با دقت ابعادی بالا، دقت هندسی و کیفیت سطحی عالی را فراهم می‌کنند - از قطعات منفرد گرفته تا تولید انبوه. این فرآیند بهویژه برای سنگزنی غوطهوری قطعات دارای تقارن چرخشی مناسب است، جایی که نیاز است قطرهای مشخص، شانه و سطوح عملکردی با دقت ماشینکاری شوند.
ماشین‌های سنگزنی کنترل عددی (CNC) ما که دارای تنظیم خودکار چرخ سنگزنی و سیستم اندازهگیری یکپارچه در حین فرآیند هستند، امکان ماشینکاری قابل تکرار با دقت ابعادی بالا، دقت هندسی و کیفیت سطحی عالی را فراهم می‌کنند - از قطعات منفرد گرفته تا تولید انبوه. این فرآیند بهویژه برای سنگزنی غوطهوری قطعات دارای تقارن چرخشی مناسب است، جایی که نیاز است قطرهای مشخص، شانه و سطوح عملکردی با دقت ماشینکاری شوند.
خدمات سنگ زنی برش غرق ما
- سنگ زنی برش CNC با تحمل قطر تا ± 0.005 میلی متر
- ماشینکاری شانه ها ، پله ها ، شکاف ها و انتقال ها
- استفاده از چرخ های تنظیم کننده پروفایل و ریل های پشتیبانی
- تغذیه و موقعیت یابی خودکار قطعه کار
- نظارت بر فرآیند از طریق فناوری اندازه گیری یکپارچه
- زبری سطح تا 0.3 میکرومتر را می توان به دست آورد
- کیفیت مستند مطابق با ISO 9001/IATF 16949
مقایسهٔ سنگزنی غوطهوری و سنگزنی تغذیهمستقیم
سایش غوطهوری و سایش تغذیه‌ای عبوری دو روش سایش خارجی استوانهای بدون مرکز هستند. در سایش غوطهوری ناحیه مشخصی از قطعه کار در موقعیت محوری ثابت ماشینکاری میشود، در حالی که در سایش تغذیه‌ای عبوری قطعه کار بهطور مداوم از شکاف سایش عبور میکند. در نتیجه، سنگزنی غوطهوری بهویژه برای قطعاتی با شانه، پلهها یا قطرهای متغیر مناسب است، در حالی که سنگزنی تغذیه‌ای عمدتاً برای هندسههای استوانهای پیوسته به کار می‌رود.
| ویژگی | سنباده‌زنی غوطهوری | حلقهٔ عبوری |
|---|---|---|
| حرکت قطعه کار | موقعیت محوری تعریف‌شده در حین ماشینکاری | تغذیه محوری پیوسته |
| اصل فرآیند | خوراک‌دهی شعاعی سنگ سنباده | ماشینکاری پیوسته در حین تغذیه محوری |
| هندسه | پلهها، سکوی میان‌پله و قطرهای مختلف | عمدتاً هندسههای استوانهای پیوسته |
| موقعیت‌یابی | موقعیت محوری تعریف‌شده | حمل‌ونقل از طریق شکاف آسیاب |
| کاربرد معمول | اجزای پله‌ای با تقارن چرخشی | قطعات استوانهای تولید انبوه |
تجربه، اتوماسیون و کیفیت در سنگ زنی برش غوطه وری
ما دهه ها تجربه را درسنگ زنی دقیق اجزای متقارن چرخشیبا اتوماسیون تولید پیشرفته. با استفاده از حلقه کنترل دیجیتال ، کنترل فرآیند مبتنی بر سنسور وتصحیح حلقه بستهما به طور مداوم تحمل های بعدی و شکل را حفظ می کنیم-حتی با مقادیر زیاد.
تمرکز ما بر دقت تکرار، بهره وری انرژی و تضمین کیفیت در سطح اندازه گیری است.
تمرکز ما بر دقت تکرار، بهره وری انرژی و تضمین کیفیت در سطح اندازه گیری است.

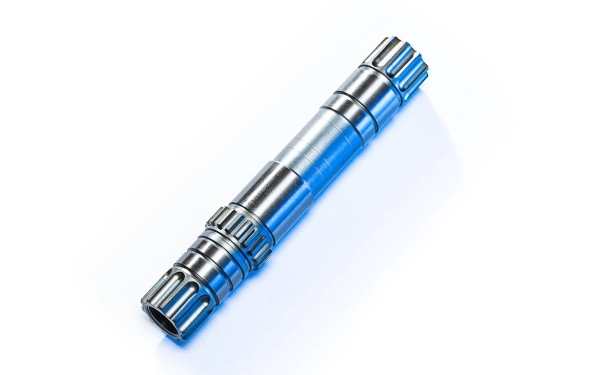

مواد در سنگ زنی سنگ زنی
ما طیف گسترده ای از مواد را در فروشگاه سنگ زنی خود ماشین می کنیم-از فولادهای کلاسیک گرفته تا پلاستیک های با کارایی بالا.
هر ماده به یک پیوند چرخ سنگ زنی سازگار، استراتژی روانکاری خنک کننده و پارامترهای خوراک نیاز دارد.
مواد معمولی از سبد تولید ما:
هر ماده به یک پیوند چرخ سنگ زنی سازگار، استراتژی روانکاری خنک کننده و پارامترهای خوراک نیاز دارد.
مواد معمولی از سبد تولید ما:
- فولادهای سخت شده و سخت شده (به عنوان مثال 42crmo4، 16MnCr5)
- فولاد ضد زنگ و فولاد سخت شده (به عنوان مثال 1.4301، 1.3505)
- آلومینیوم و برنجی برای شافت های سبک و بوش ها
- تیتانیوم و آلیاژهای ویژه برای کاربردهای خواستار
| گروه مواد | کاربرد/مثال معمولی | |
|---|---|---|
| فولاد فلزی شده | شافت ، پین های اتصال ، بوته ها | |
| فولاد نجیب | محور سنسور، قطعات انتقال | |
| آلیاژ آلومینیوم | اجزای سبک وزن | |
| فلزات غیر آهنی | قطعات تماس ، آستین دقیق | |
فناوری و تولید: فرآیندهای سنگ زنی کاملاً خودکار در سنگ زنی برش غوطه وری
فناوری شن و ماسه ما مبتنی بر خودکار استمراکز شن و ماسه بدون مرکزبا کنترل پروفایل CNC، راهنمای محور خطی و فناوری اندازه گیری دیجیتال.
ترکیب ازپشتیبانی قطعه کار هیدرواستاتیککنترل فرآیند تطبیقی و پایه دستگاه پایدار دما حداکثر دقت را حتی برای اجرای سری طولانی فراهم می کند. رابط هوشمند سیستم بادامک و اتصالات mes شفافیت داده های یکپارچه را در کل فرآیند ماسه زنی تضمین می کند.
ترکیب ازپشتیبانی قطعه کار هیدرواستاتیککنترل فرآیند تطبیقی و پایه دستگاه پایدار دما حداکثر دقت را حتی برای اجرای سری طولانی فراهم می کند. رابط هوشمند سیستم بادامک و اتصالات mes شفافیت داده های یکپارچه را در کل فرآیند ماسه زنی تضمین می کند.
حلقه های برش غوطه وری-صنایع
فرز غوطهوری در بخش‌های صنعتی که در آن‌ها دقت ابعادی و صحت هندسی بالا برای قطعات دارای تقارن چرخشی مورد نیاز است، به کار می‌رود. فرز غوطهوری بهویژه برای شانهها و پلهها و همچنین سطوح عملکردی استوانهای تعریف‌شده و گذارها مناسب است. تأسیسات تولیدی ما قطعاتی را برای تولید انبوه و پروژه‌های سفارشی تأمین میکند که همراه با آزمون‌های کیفی مستند ارائه می‌شوند.
کاربردهای معمول سنگزنی غوطهوری:
برای سنگزنی غوطهوری بدون مرکز شفتها و قطعات متقارن چرخشی مشابه، قطر، کروی بودن، استوانهای بودن و پرداخت سطح از ویژگیهای بازرسی مرتبط هستند. بسته به قطعه و نقشه، سایر تلرانسهای شکل و موقعیت - مانند هم‌مرکزی - نیز ممکن است مرتبط باشند.
برای انجام کنترل‌های متrological بر روی این موارد، ما در اختیار داریم، از جمله، فناوری اندازهگیری نوری شفت، فناوری اندازهگیری کروی‌بودن و استوانه‌ای‌بودن، و همچنین تجهیزات اندازهگیری شکل‌خارجی و زبری. نتایج اندازهگیری می‌تواند مطابق با الزامات بازرسی خاص پروژه مستندسازی شود. این امر امکان میدهد تا ویژگیهای ابعادی، شکل و سطح مشخصشده به صورت هدفمند بازرسی و به شیوه‌ای قابل ردیابی مستندسازی شوند.
کاربردهای معمول سنگزنی غوطهوری:
- مهندسی خودرو: تاپت‌های سوپاپ، شفت‌های پمپ، پین‌های جعبه‌دنده
- مهندسی مکانیک: بوشها، پیچها، غلتک‌های راهنما
- مهندسی برق: شفت‌های تماس، غلاف‌های عایق
- هیدرولیک / پنوماتیک: میل‌پیستون، سطوح آب‌بندی
- فناوری پزشکی: شفت‌های فولاد ضد زنگ، قطعات دقیق
برای سنگزنی غوطهوری بدون مرکز شفتها و قطعات متقارن چرخشی مشابه، قطر، کروی بودن، استوانهای بودن و پرداخت سطح از ویژگیهای بازرسی مرتبط هستند. بسته به قطعه و نقشه، سایر تلرانسهای شکل و موقعیت - مانند هم‌مرکزی - نیز ممکن است مرتبط باشند.
برای انجام کنترل‌های متrological بر روی این موارد، ما در اختیار داریم، از جمله، فناوری اندازهگیری نوری شفت، فناوری اندازهگیری کروی‌بودن و استوانه‌ای‌بودن، و همچنین تجهیزات اندازهگیری شکل‌خارجی و زبری. نتایج اندازهگیری می‌تواند مطابق با الزامات بازرسی خاص پروژه مستندسازی شود. این امر امکان میدهد تا ویژگیهای ابعادی، شکل و سطح مشخصشده به صورت هدفمند بازرسی و به شیوه‌ای قابل ردیابی مستندسازی شوند.
با ما تماس بگیرید
ما مشتاقانه منتظر شنیدن از شما هستیم در مورد گزینه های گسترده توسعه و تولید که می توانیم به شما ارائه دهیم اطلاعات بیشتری کسب کنید.
آدرس
Enno-Heidebroek-Strasse 7 01237 Dresden آلمان
همیشه دقیق همیشه صلاحیت همیشه راه حل محور.
شریک یک گروه شرکتهای اروپایی شوید. گروه شرکت های اجزای دقیق präzisionsteile dresden و kap را انتخاب کنید.
شریک یک گروه شرکتهای اروپایی شوید. گروه شرکت های اجزای دقیق präzisionsteile dresden و kap را انتخاب کنید.
درخواست
سؤالات متداول در مورد موضوع:
حلقه های شیار
در سنگزنی غوطهوری، هندسه قطعه، جنس ماده و دقت مورد نیاز نقش کلیدی در تعیین طراحی فرآیند مناسب دارند. سؤالات زیر نمایی مختصر از جنبه‌های فنی کلیدی ارائه میدهند و در ارزیابی اولیه یک وظیفه سنگزنی خاص کمک می‌کنند.
حلقه های شیار
